PIM880M低壓電動機保護器低壓線路保護裝置馬達保護開關



產品型號：	PIM880MR

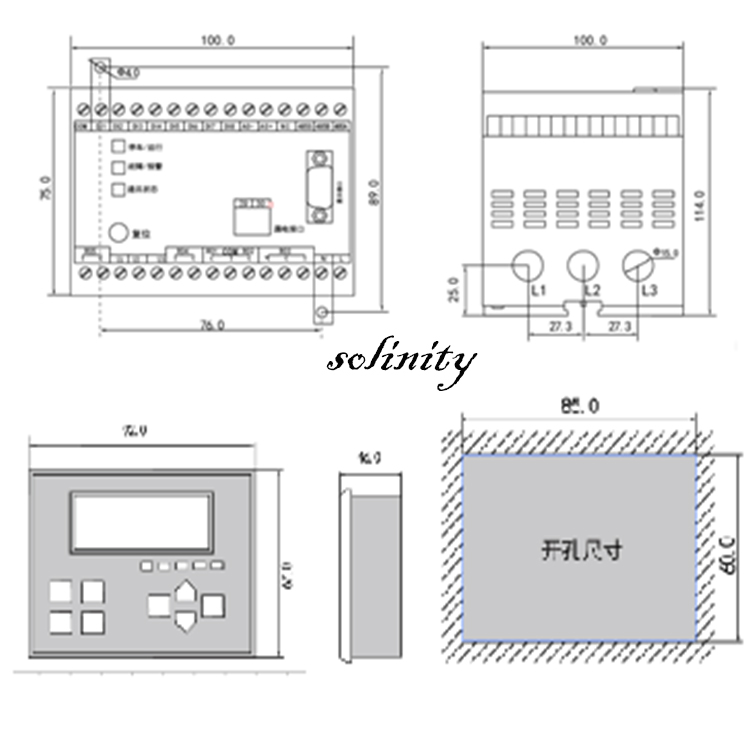

面板尺寸：	100*70mm
開孔尺寸：	90*60mm
輸入電流：	外置電流互感器（MTA）：5A、25A、100A、200A、400A、800A
輸入電壓：	220V、380V、660V
輔助電源：	AC85~265V/DC110~370V
保護功能：
過流一段保護	保護
過流二段保護	保護
反時限過流保護	保護
速斷保護	保護
零序過流保護	保護
剩余電流保護	保護（選配）
低電壓保護	保護
過電壓保護	保護
（電流）不平衡保護	保護
斷相保護	保護
相序保護	保護

  PIM880MR低壓線路保護器適用于電壓AC660V以下；電流AC5A～800A的低壓系統，采用先進的設計理念和生產制造工藝，結合國內用戶對低壓回路保護、測量和控制的需求，開發出適合國內用戶使用的低壓線路保護器。
本保護器為低壓回路提供了一整套集控制、保護、測量、計量和通迅于一體的專業化解決方案，同時提供了遠程自動控制、現場直接控制、面板指示、信號報警、操作記錄、脫扣報警記錄及開關量記錄等功能，大量適用于電力、石化、輕工、煤炭、造紙、鋼鐵、冶金等諸多行業。
PIM880MR系列產品是我公司生產的新一代智能電動機保護控制器．產品與接觸器、 軟起動器、塑殼斷路器配合為低壓交流電動機回路提供了一套控制、保護、監測和總線通訊于一體的專業化解決方案，取代了熱繼電器、熱保護器、漏電保護器、欠電壓保護器等多種保護器，取消了時間繼電器、中間繼電器、輔助繼電、電流互感器、儀表、控制和選擇開關、指示燈、可編程控制器、 變送器多種附加元件，是智能化MCC的理想選擇。 本裝置適用于交流5OHz，額定工作電壓AC380V/660V ，額定電流800A以下的交流異步電動機．實現對上述類型電機的全方值的保P，并完成對電機運行的參數測量、操作控制、記錄管理和遠程通訊等功能。
PIM880MR低壓線路保護器適用于電壓AC660V以下；電流AC5A～800A的低壓系統，采用先進的設計理念和生產制造工藝，結合國內用戶對低壓回路保護、測量和控制的需求，開發出適合國內用戶使用的低壓線路保護器。
本保護器為低壓回路提供了一整套集控制、保護、測量、計量和通迅于一體的專業化解決方案，同時提供了遠程自動控制、現場直接控制、面板指示、信號報警、操作記錄、脫扣報警記錄及開關量記錄等功能，大量適用于電力、石化、輕工、煤炭、造紙、鋼鐵、冶金等諸多行業。
PIM880MR低壓電動機保護器融合先進的網絡通訊技術，與接觸器、軟啟動器、斷路器等配合，為低壓交流電動機回路提供了一整套集控制、保護、測量、計量和通迅于一體的專業化解決方案，它可取代傳統的塑殼斷路器、熱繼電器、電流表、電壓表、多種信號燈、大量中間繼電器和時間繼電器、變送器、PLC等元件，是智能化MCC（電動機控制中心）的理想選擇。適用于電力、石化、輕工、煤炭、造紙、鋼鐵、冶金等諸多行業。
保護器通過采集電動機相關電氣量、開關量等數據，進行運算處理，判定電動機運行過程中的各種運行狀況或故障，可實現啟動超時保護、短路保護、定時限/反時限（過流）保護、反時限（tE）保護、堵轉保護、過熱保護、過負荷保護、不平衡保護、斷相保護、相序保護、接地保護、接觸器保護、接觸器失靈保護、緊急停車告警、剩余電流保護、欠壓（失壓）重啟動、自啟動等保護功能，以實現對電動機的全面保護、監測、（啟動）控制，切除故障于萌芽階段，減少電動機維修時間，保障安全生產。

一、主要功能
★標準保護功能:過載保護、欠載保護、過電流保護、堵轉保護、缺相/不平衡保護、起動加速超時保護、接地保護、外部故障保護。
★增選保護功能:欠電壓保護、過電壓保護、漏電保護、欠功率保護、相序保護、tE時間保護。
★控制功能:直接起動、可逆起動、雙速起動、電阻降壓起動、Y/△啟動、自耦變壓器降壓啟動、上電自啟動、欠/失電自動重啟動和狀態監視等。
★管理功能:跳閘記錄、報警記錄、運行記錄
★豐富的測量數據，包括：相電壓、線電壓、相電流、電流相角、總有功功率、總無功功率、總視在功率、功率因數、總有功電能、總無功電能等；
★具有剩余電流保護功能，可以提供更靈敏的接地故障檢測，充分保證低壓回路中的安全運行以及人身安全。
★最多提供9路有源或無源開關量輸入，用于分合閘信號、斷路器狀態、接觸器狀態信號、故障信號的接入；
★具有AO 輸出功能，可以方便的將低壓回路中的測量量（三相電壓、三相電流，功率，功率因數、頻率）轉換為4~20mA 的直流電流量，實現常規全隔離變送器的功能；
★具有低壓回路的管理維護功能，記錄分合閘時間、次數，記錄累計脫扣次數；
★具有SOE功能，最多可記錄最近100條保護動作信息，帶時標。
★支持選配Profibus-DP協議通訊接口。
★具有遠方通訊功能，支持選配2路RS-485通訊接口，使用標準ModbusRTU通訊規約
★維護管理方便，顯示故障參數、報警信息、狀態指示、斷路器的分合閘次數、脫扣次數等，便于故障分析，生產效能統計及有選擇地合理檢修。
★額定工作電源：85~265V  AC
★額定電壓：AC380V, 50HZ
★額定電流：2A,6.3A,25A,63A,100A自帶電流互感器, 250A,500A,800A采用外置電流互感器
★輸出節點額定容量：AC250V/5A；DC30V/5A
★開關量輸入：內部24V電源，光藕隔離
★作環境：工作溫度-25~+60
★污染等級：2級
★安裝類別：III

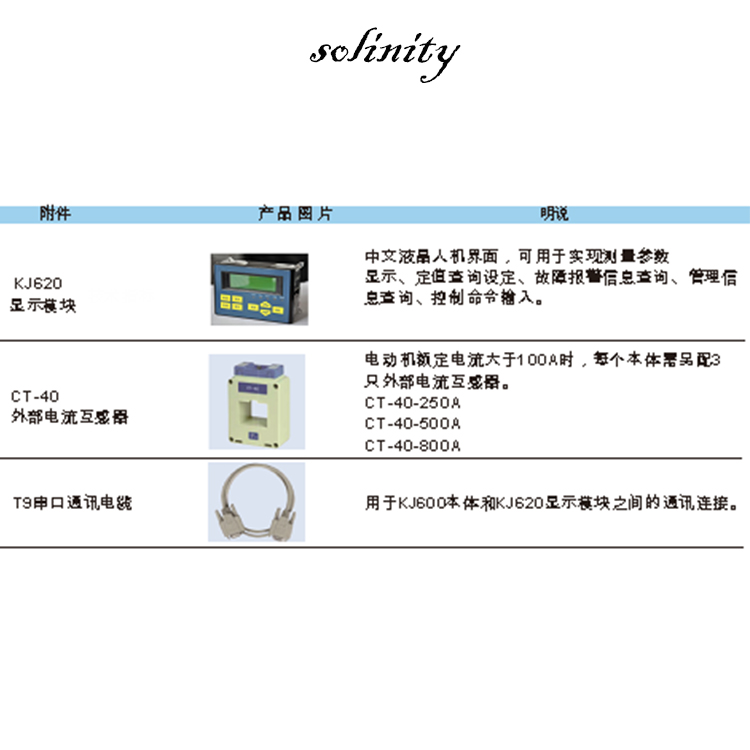

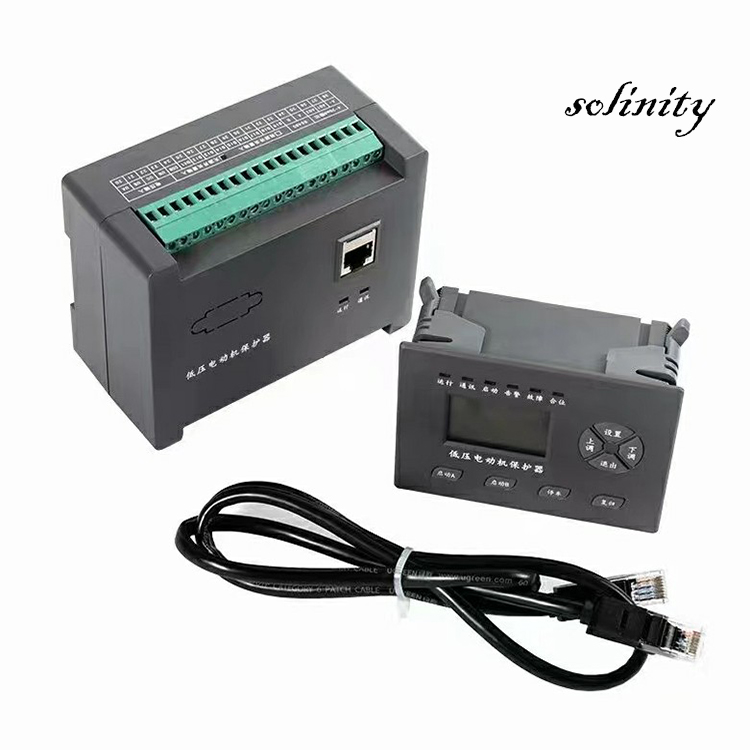

★KJ600系列電動機保護控制器由本體和KJ620顯示模塊、CT-40外部電流互感器、T9串口通訊電纜等可選附件組成。

功能特性：
豐富的測量數據，包括：相電壓、線電壓、相電流、電流相角、總有功功率、總無功功率、總視在功率、功率因數、總有功電能、總無功電能等；
“tE 時間保護”符合國家標準（GB3836.3-2010），適應于增安型防爆電動機；
欠載保護可以取代防干轉保護裝置，對磁力泵電動機等實現有效的保護；
具有剩余電流保護功能，可以提供更靈敏的接地故障檢測，充分保證電動機的安全運行以及人身安全；
具有欠壓（失壓）重啟動和自啟動功能，可以取代常規的集中式的分批再啟控制屏，實現電動機的分批重啟動和晃電重啟動功能；
最多提供9路有源或無源開關量輸入，用于起停信號、接觸器狀態信號的接入；
具有AO 輸出功能，可以方便的將電動機的測量量（三相電壓、三相電流，功率）轉換為4~20mA 的直流電流量，實現常規全隔離變送器的功能；
具有電動機管理維護功能，記錄電動機啟動電流和啟動時間，記錄累計脫扣次數，累計運行時間，累計啟動次數，接觸器脫扣電流的功能；
具有SOE功能，最多可記錄最近100條保護動作信息，帶時標；
支持選配Profibus-DP協議通訊接口；
具有遠方通訊功能，支持選配2路RS-485通訊接口，使用標準Modbus-RTU通訊規約；
維護管理方便，顯示故障參數、報警信息、狀態指示、電動機啟動和運行信息、接觸器故障跳閘操作次數等，便于故障分析，生產效能統計及有選擇地合理檢修。

啟動控制方式
直接啟動;保護啟動;雙向控制;降壓啟動（包括Y/△啟動、自耦變壓器降壓啟動、串電抗器/電阻降壓啟動，軟啟動器配合控制）
