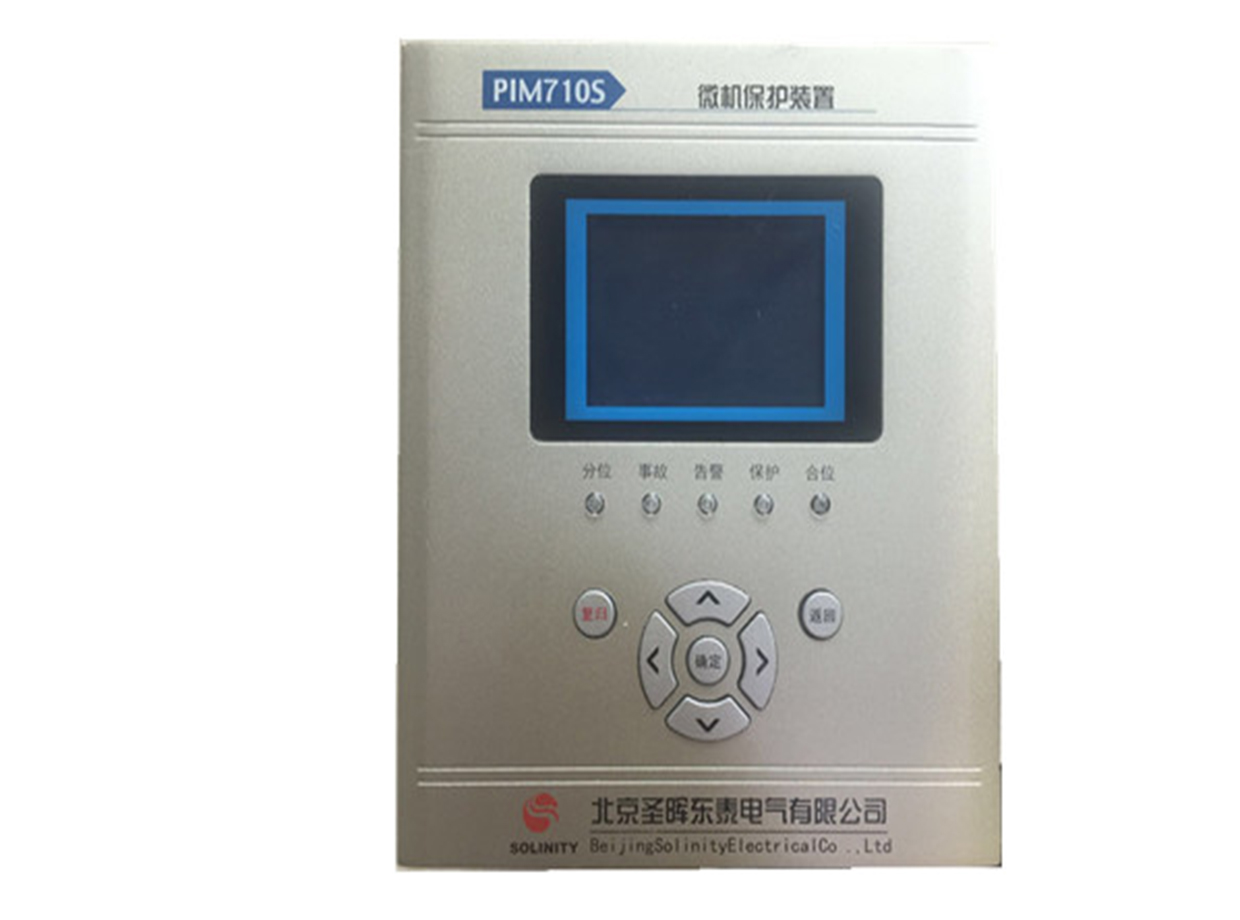

經濟型微機保護裝置 PIM710S

產品描述：主要特點■采用高性能32位數字信號處理器(DSP),提供強大的運算處理能力，電路設計精簡，配備工業級元件，保障裝置穩定可靠運行。■特有的元件級-工程級-用戶級三級編程模式，元件類型現場可設定。開關量輸入、繼電器輸出可編程。■高速、高精度交流信號測量，采樣頻率達1600Hz、在毫秒級完成多個交流信號FFT計算。取樣數值有數字化校正，并能有效抑制噪聲與偏移。■強大的矢量化計算方法，可得到多種派生交流信...

聯系電話：15010788360

立即咨詢聯系我們

詳細介紹

主要特點
■采用高性能32位數字信號處理器(DSP),提供強大的運算處理能力，電路設計精簡，配備工業級元件，保障裝置穩定可靠運行。
■特有的元件級-工程級-用戶級三級編程模式，元件類型現場可設定。開關量輸入、繼電器輸出可編程。
■高速、高精度交流信號測量，采樣頻率達1600Hz、在毫秒級完成多個交流信號FFT計算。取樣數值有數字化校正，并能有效抑制噪聲與偏移。
■強大的矢量化計算方法，可得到多種派生交流信號特征，包括正、負、零序，相-線變換，角度，阻抗，功率等。
■能夠連續記錄30 次事件，具有故障時間、類型、峰值的保護動作全事件記錄。
■采用圖形液晶顯示屏(128x64)，圖形、圖標和全中文顯示。
■主要信號回路配有電磁干擾吸收元件，可滿足惡劣電磁環境下的工作環境。
■增強的MODBUS通信接口。
■完善的自檢功能，包括整定參數，記錄，操作回路，電流、電壓回路等異常監視。
■全封閉薄型金屬機箱，防水、防塵，并具有很強的抗靜電、電磁干擾能力；既可分布式就地安裝在開關柜上，也可集中組屏。
■表面貼工藝，重要器件（如電源模塊、互感器、繼電器、液晶顯示器、接線端子等）均采用國內外知名企業的成熟產品，保證裝置平均無故障時間大于100,000 小時。
技術參數
■額定數據
交流電流 5A.1A
交流電壓 100V
交流頻率 50HZ
裝置工作電壓 AC/DC220V
注：DC110V時訂貨須注明
■功率消耗
交流電流回路 le=5A 每相不大于0.5VA
交流電壓回路 U=100V 每相不大于1.0VA
直流電源回路正常工作不大于5W
保護動作不大于8W
■過載能力
交流電流回路 2倍額定電流連續工作
10倍額定電流允許工作10S
40倍額定電流允許工作1S
交流電壓回路
電源回路
■保護誤差
保護電流不大于3%
■溫度影響
裝置在正常工作溫度-10℃～55℃范圍內動作值因溫度變化而引起的變化誤差不大于±1%。
■允許環境條件
正常工作溫度 -10℃～55℃ 相對濕度 5%-95%
極限工作溫度 -30℃～70℃ 大氣壓力 80-110kpa
運輸貯存溫度 -45℃～80℃
■絕緣耐壓性能
交流輸入對地大于500兆歐直流輸入對地大于500兆歐
信號及輸出觸點對地大于500兆歐開入回路對地大于500兆歐
各回路之間大于500兆歐
能承受2KV、持續1分鐘的工頻耐壓及5KV的沖擊電壓
